以漂亮国为首的西方列强见不得别人好，特别是想起东方有条苏醒的巨龙就背脊发凉，瑟瑟发抖。最近几乎到歇斯底里的状态，凡是咱们不能生产的东西就禁运，说好的：科学无国界呢？说好的自由贸易呢？
呵呵哒：口号服务利益
于是卡脖子技术成为咱们科学家们努力的方向，也成为近年高考学子们关注的热点。
但既然叫“卡脖子”技术，那不是随随便便轻而易举就能够突破的，也不是卡脖子专业就能高薪就业。本系列文章试图对《科技日报》公布的卡脖子技术对应专业就业趋势进行深入浅出的解析，看看这些专业到底适不适合你家选择。
有的专业通用性比较高，进可做“卡脖子”技术，退可轻松就业；也有的专业要么王者要么当炮灰，适不适合你，得考虑清楚。
01
光刻机
光刻机是制造芯片的机器。光刻机的主要功能就是在制造芯片的原材料（晶圆）上雕刻线路图。在一张A4大小的材质上雕刻线路图人工也能完成，但是在指甲盖大小的手机芯片上雕刻复杂的线路图就已经非常困难。首先咱们需要很细的“雕刻笔”，这样的雕刻笔笔尖直径只有5纳米。咱们成年人一根头发的粗细一般是7-8万纳米。通俗的话说：光刻机就是一种雕刻机器，用非常细的笔在非常小的材料上雕刻电路。
这种极端精度下，很多原本可以忽略不计的细节全部都变成了障碍。比如说震动，这种精度下任何震动都极度的敏感。像关门这样普通常见的动作带来的结果可能就是灾难性的。所以必须搭配一个极度精密的减震系统。再比如光源，它是画图用的，它必须频率稳定，能量均匀，平行度高，就像个笔它不能一会粗一会细，任何曝光不准都会严重影响成像，所以它需要光束矫正器，能量控制器等一系列辅助设备，再比如掩膜板就是底片，在掩膜台上运动控制精度必须纳米级别，稍有偏差成像就会有问题，再比如反光镜，它是引导光线的，精度以皮米计算，也就是万亿分之1米，如果反光镜的面积有整个德国那么大，那么最高凸起不能超过1cm，再比如透镜，它是把电路图按比例缩小的，如此庞大的体积让光线穿过层层叠叠的镜片，多次折射不出偏差，最终达到纳米级别光刻精度，所以镜片的纯度打磨难度和组装难度可想而知，而在生产的过程中，人类又成了最大的污染源，普通人每天要代谢，10亿个皮肤微粒，所以无尘车间的要求同样极高，在如此高难度下没有任何一家公司可以独立完成所有环节。
即使高端光刻机领域绝对领先的ASML核心优势也是在设计和组装校准，10多万个零件绝大部分都是外包，比如光源采用美国的Cymer，透镜是德国的蔡司，一个看似简单的原理，在超高精度的制约下需要结合光学材料、控制、电子、 机械、化学等最顶尖的技术，才能最终完成这人类历史上几乎最精密的机械。
目前全球光刻机的生产技术由荷兰阿斯麦ASML 、日本的尼康和佳能公司垄断。目前45纳米以上的高端光刻机市场阿斯麦占据80%以上份额，而下一代光刻机-EUD，阿斯麦是唯一生产商占据100%份额。

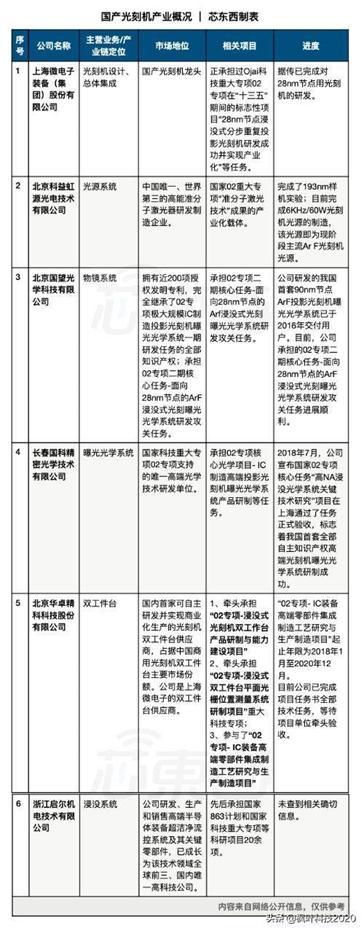

中国目前也是有光刻机生产厂家的，例如成立于2002年的“上海微电子”，另外有几家企业能够设计生产光刻机的核心部件：北京科益虹源，长春国科精密光学技术，北京华卓精科，浙江启尔机电。
目前上海微电子整合的光刻机已经实现28纳米的生产能力。
人才需求：
目前这些厂家对人才的需求主要集中在这些专业：应用数学、应用物理、自动化、信号处理、计算机、光学工程、光电技术、光机电一体化、自动控制、物理电子学、热能工程、流体力学、机械工程、精密仪器等
就业分析：
这些专业中：应用数学、应用物理、计算机、自动化可谓工科万精油专业，就业方向非常广，如果考生感兴趣，建议大胆填报，即使将来不能去造光刻机，也有很多其他“卡脖子技术”能够用上，即使不能做“卡脖子技术”，也能轻松就业。
薪酬待遇：
目前芯片行业非常缺乏人才，人才薪酬待遇也水涨船高，应届本科待遇基本上都能达到20万年薪以上，硕士可以达到30万年薪左右。
主要院校：
根据上海微电子发布的校招通告，主要涉及的院校有：
哈尔滨工程大学，哈尔滨工业大学 吉林大学 东北大学，大连理工大学， 中国海洋大学 山东大学， 西安电子科技大学，西北工业大学，西安交通大学，兰州大学，桂林电子科技大学，武汉大学，武汉理工大学，华中科技大学，上海交通大学，复旦大学，中科院大学光机所，中科院大学技物所，同济大学，上海大学，上海科技大学，东华大学，上海理工大学，中国科学技术大学，合肥工业大学，东南大学，南京理工大学，南京大学，南京航空航天大学，河海大学，浙江大学，苏州中科大软件学院，苏州大学，清华大学，北京理工大学，北京航空航天大学，北京科技大学，天津大学，郑州大学，电子科技大学，四川大学，重庆大学
02
光刻胶
上面内容说了光刻机，下面说一下制造芯片的材料：光刻胶。

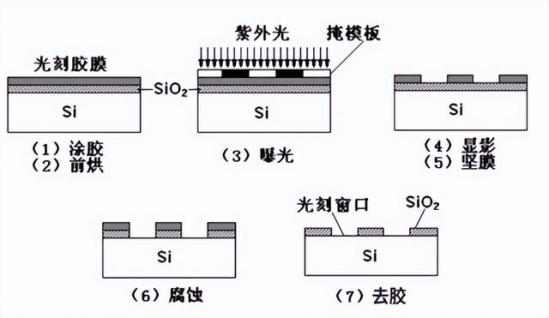

在制造芯片时，先要给晶圆上涂上胶，如图（1）（2）步所述。
然后在光刻胶上面，铺一层掩模板，经过曝光、显影、腐蚀，去胶，如（3）-（7），使得光刻胶选择性的曝光，再用“光”在掩模板没有遮住的部分“刻”上。（这个基本上就是芯片制造，pcB板和电子显示面板的制作过程），接下来便是将金属“填”进镂空位置，使之“长”在晶片表面；
光刻胶，我们到底落后多少？
据有关研究机构统计，我国光刻胶国产化程度均低于10%。中高端光刻胶市场，基本上被日本、韩国和美国厂商所占据！高端的基本被日美企业垄断，主要有JSR,东京应化，罗门哈斯，信越，富士胶片等
光刻胶的主要原材料是：溶剂、树脂和光敏剂

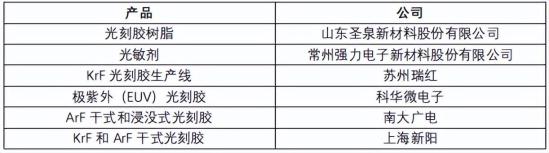

目前这些原材料都受到掣肘。国内主要的生产原材料企业有：
不同的电子产品，电子元器件，需要不同的光刻胶！目前我们主要能生产的是PCB光刻胶，而面板光刻胶、半导体光刻胶，基本上市场占有率非常低！根据中国产业信息网数据，从下游市场应用结构来看，2018 年我国 PCB 光刻胶产值占比为 94.4%，而 LCD 和半导体用光刻胶产值占比分别仅为 2.7%和 1.6%。
光刻胶的主要对口专业就是材料，目前在光刻胶材料方面积累较多的院校有：北京化工大学、北京师范大学、清华大学、苏州大学、南京工业大学等
2009年12月，由北京科华微电子材料有限公司牵头，联合了清华大学、中科院微电子所、中科院化学所、北师大、北京化工大学、中芯国际、北京化学试剂研究所及中电集团公司第13研究所等国内一流的高校与院所的高档光刻胶产学研联盟。
2018年10月，山东大学材料科学与工程学院与山东圣泉新材料股份有限公司成立产学研合作基地。河南工业大学与山东圣泉公司，也有产学研合作。
所谓“生化环材，四大天坑”，我们在材料科学领域被卡脖子的技术不少，但是材料专业主要的问题是中国整个制造业集中于低端产业，行业利润率普遍很低，行业薪酬缺乏竞争力。而材料行业的突破需要高学历，深研究，板凳需做十年冷。如果想在这个领域突破，需要足够的心理准备。
下周，我们继续为大家分享其他“卡脖子技术”专业：芯片设计、发动机、工业软件等，敬请期待
